CD42-dat

• battery-charger-dat - CD42-dat

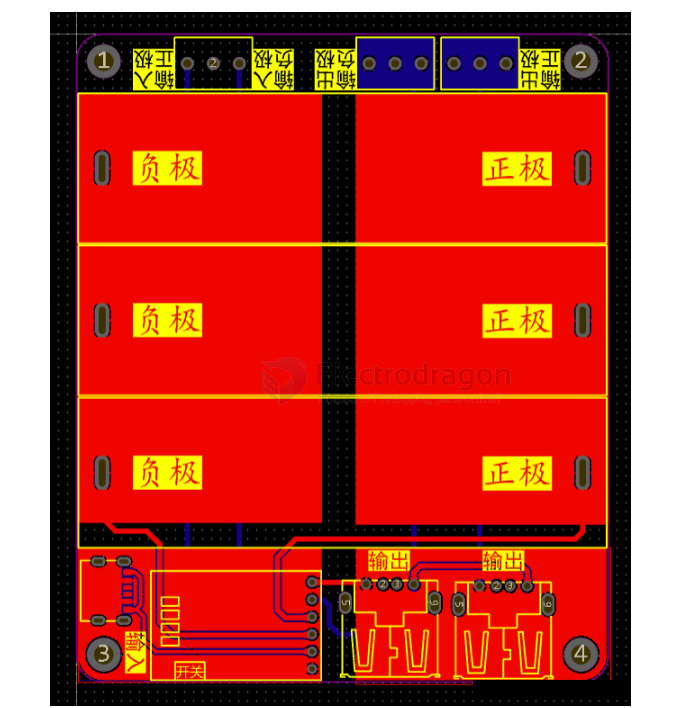

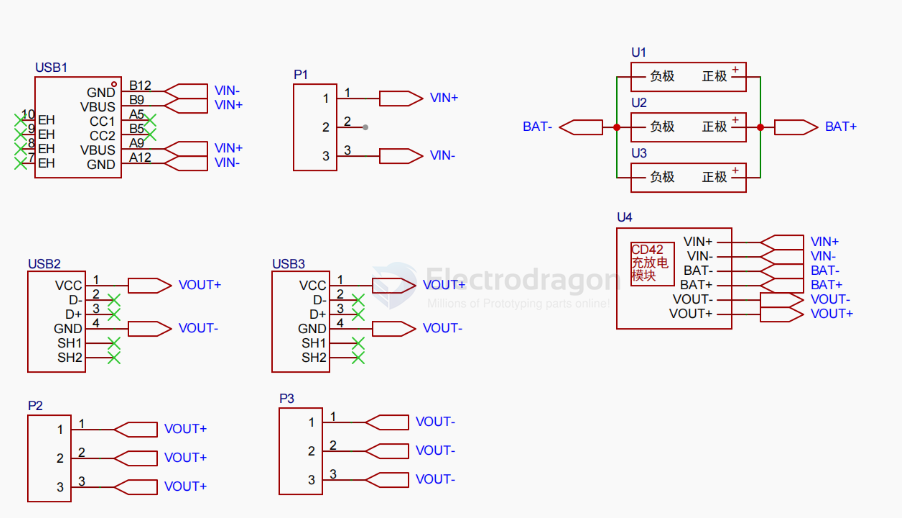

3-parallel

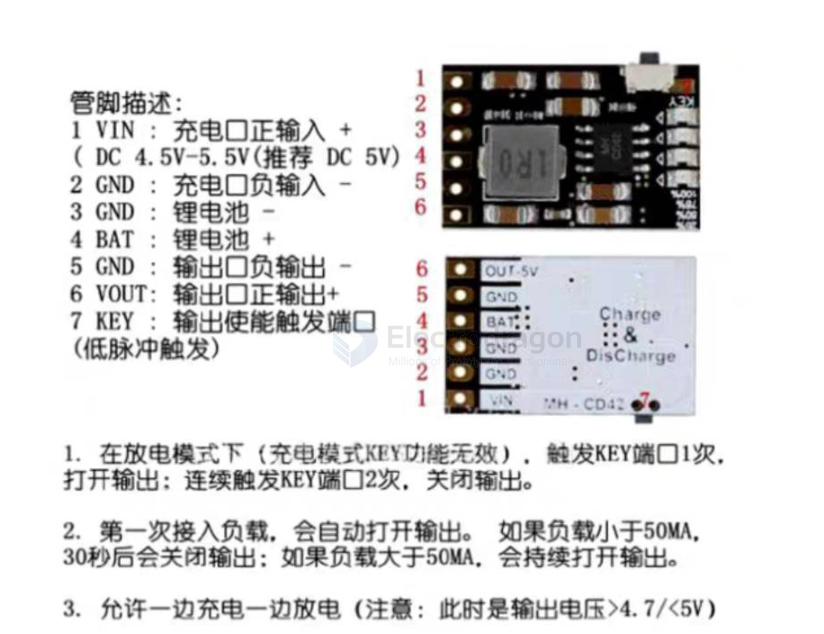

管脚描述：

• 1 VIN：充电口正输入+（DC4.5V-5.5V（推荐DC5V）
• 2 GND：充电口负输入-
• 3 GND：锂电池-
• 4 BAT：锂电池+
• 5 GND：输出口负输出-
• 6 VOUT：输出口正输出+

• 7 KEY：输出使能触发端口（低脉冲触发）

• 1. 在放电模式下（充电模式KEY功能无效），触发KEY端口1次，打开输出：连续触发KEY端口2次，关闭输出。
• 2. 第一次接入负载，会自动打开输出。如果负载小于50MA，30秒后会关闭输出：如果负载大于50MA，会持续打开输出。
• 3. 允许一边充电一边放电（注意：此时是输出电压>4.7/<5V）
