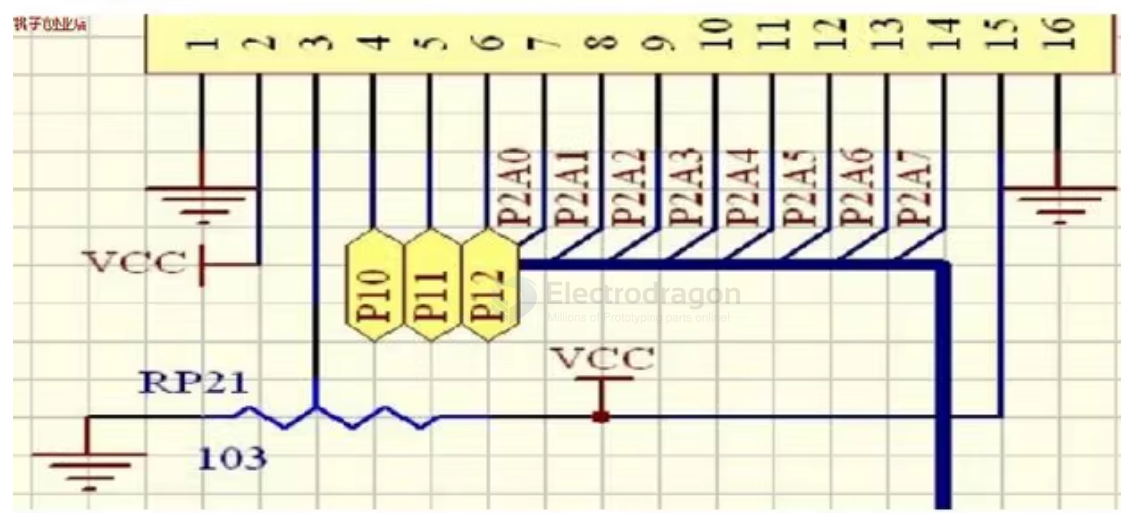

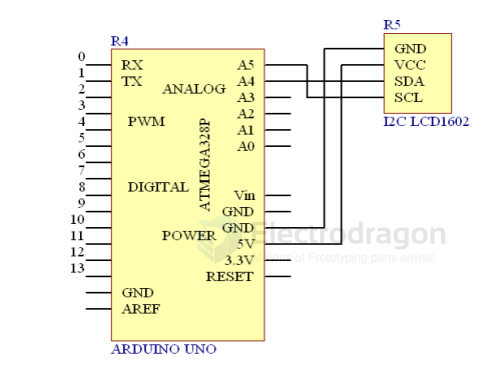

wiring

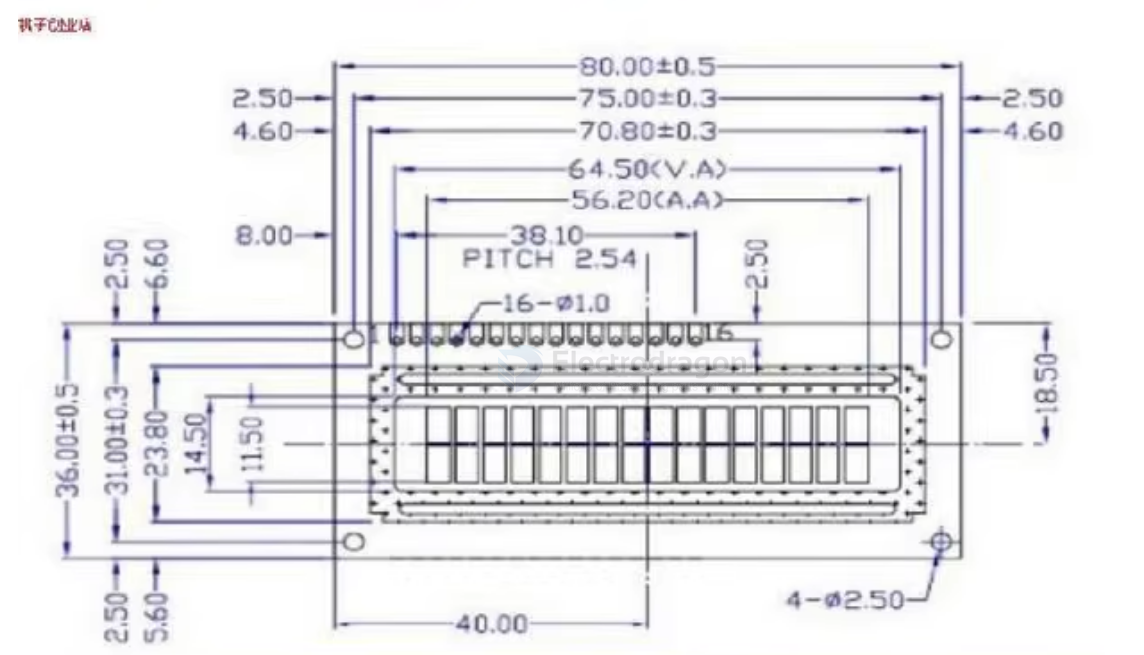

dimension
Pin out
1602采用标准的16脚接口，其中：
- 第1脚：VSS为地电源
- 第2脚：VDD接5V正电源
- 第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生"鬼影”，使用时可以通过一个10K的电位器调整对比度
- 第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。
- 第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和RW共同为低电平时可以写入指合或者显示地址，当RS为低电平RW为高电平时可以读忙信号，当RS为高电平RW为低电平时可以写入数据。
- 第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命合。
- 第7~14脚：D0~D7为8位双向数据线。
- 第15脚：背光电源正极
- 第16脚：背光电源负极
