IP2326 - 支持 15W 快充的 2 节/3 节串联锂电池升压充电 IC == Boost Charging IC for 2/3 Serial Lithium Battery With 15W Fast Charge
boost only
特性
- 15W 同步开关升压充电
- 升压充电效率 94%
- 功率 MOS 内置
- 集成充电均衡电路
- 支持输入快充申请，可根据电池电压申请快充输入，提高充电效率
- 恒压充电电压外部电阻可调节
- 引脚可设置 2 串或 3 串串联锂电池充电
- 充电电流外部电阻可调节
- 根据电池电压，自动申请快充输入
- 自动调节输入电流，自适应适配器负载
- 支持充电 NTC 温度保护
- 输入过压、欠压保护，外接电阻可调整
- 充电超时保护，外接电阻可调整
- 支持 LED 充电状态指示
- 500KHz 开关频率，可支持 2.2uH 电感
- 输出过流、过压、短路保护
- IC 过温保护
- 输入耐压 25V
- ESD 4KV

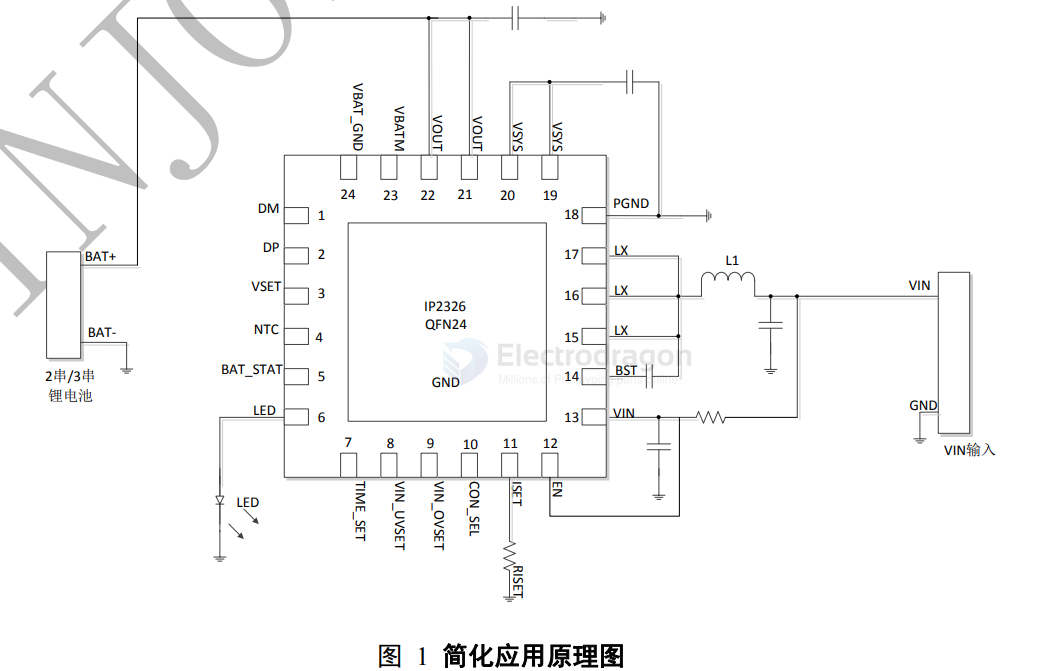

SCH
| chip | func | set_mark | descrtiption | default |
|---|---|---|---|---|
| pin 3 | RVSET | VSET | NC=8.4V | |
| pin 4 | NTC | NTC | Charging temperature detection pin | 51K = 40C? |
| pin 7 | TIME_SET | ROT | Charging time-out protection setting pin | NC=24H |
| pin 8 | VIN_UVSET | RUV | Charging under-voltage threshold setting pin | 1K=4.25V |
| pin 9 | VIN_OVSET | ROV | Charging over-voltage threshold setting pin | |
| pin 10 | CON_SEL | battery select 2/3 series |
||
| pin 11 | ISET | ISET | Charging current setting pin |
CON_SEL - Select that 2/3 series battery charging, floating select 2 series charge;select 3 series charge if it pull down to GND with a 1 kOhm resistor

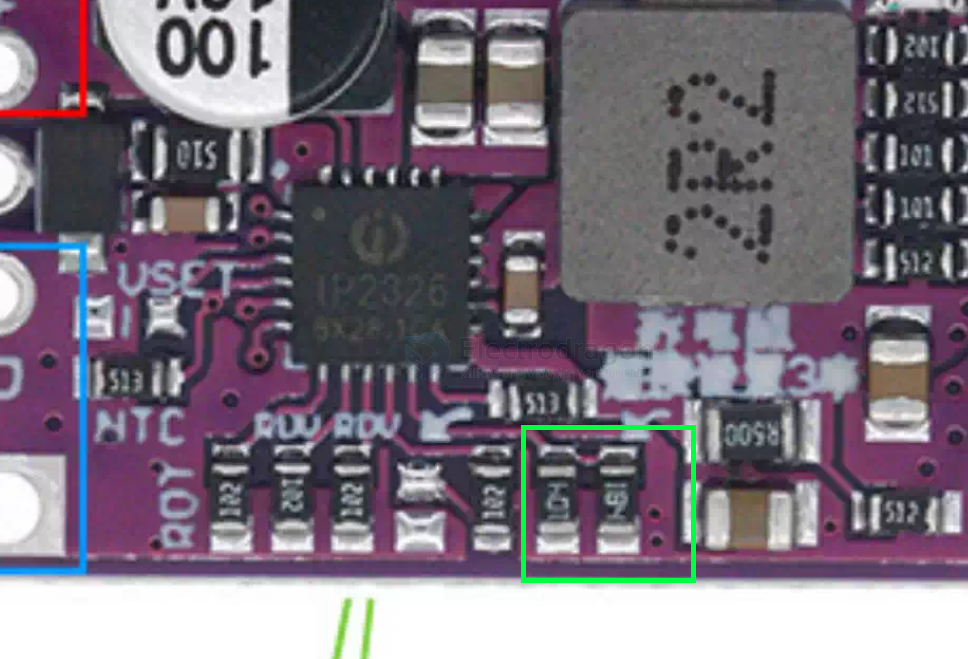

current setup
两个并联电阻共同设置电流
- 100K提供0.9A
- 180K提供0.5A
总电流为两电阻设置相加
setup
- VSET == NC
- NTC == 51K about 40 C
- ROT == 1K
- RUV
- ROV
- ISET
status LED
LED
Battery charging LED indicator light,
- charging process LED light,
- full charge LED out,
- detected abnormal LED flashing.
电池充电LED指示灯，充电过程LED亮，充电满后LED灭，检测到异常后LED闪烁。
BAT_STAT
BAT_STAT指示充电状态，在涓流充电时输出低电平，进入恒流充电后输出高电平；

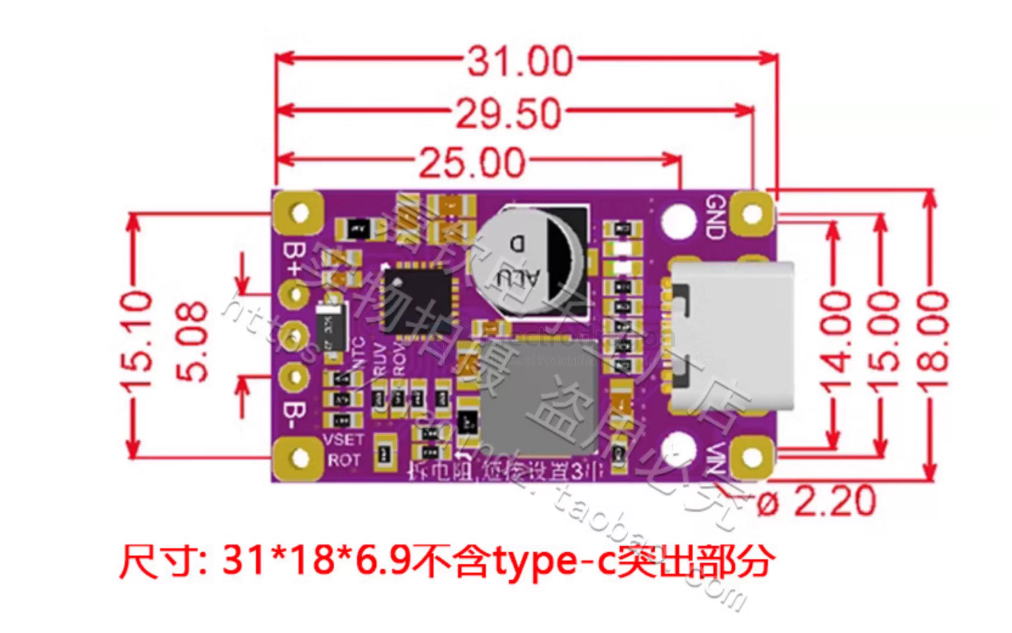

board
LED指示灯：
- 充电过程红灯亮，
- 充电满后蓝亮， == 涓流充电
- 检测到异常后蓝灯交叉闪烁。这时候测量电池电压是否在合适范围内。
