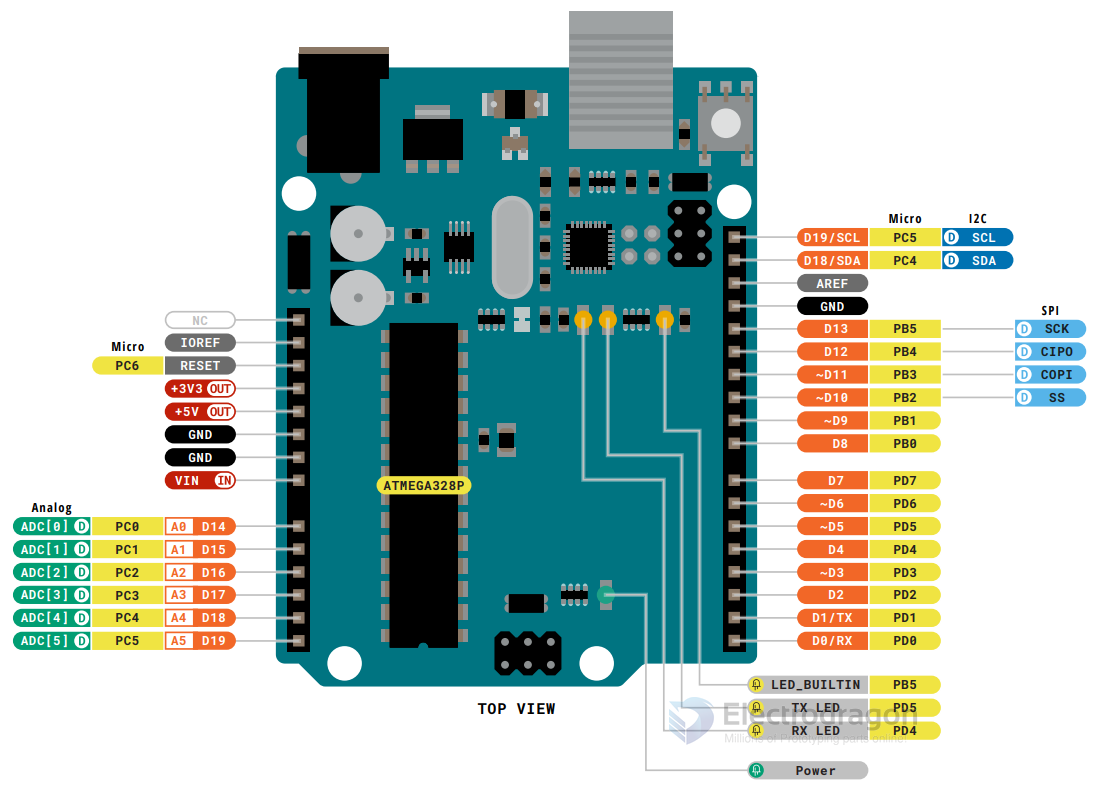

pin definitions

pin table

Below is a comprehensive reference table for the Arduino Uno (Uno R3 / ATmega328P-based) pins and common functions.

Pin Number Pin Label Type Functions / Notes
0 RX Digital UART RX (Serial)
1 TX Digital UART TX (Serial)
2 D2 Digital External Interrupt 0 (INT0)
3 ~D3 Digital (PWM) PWM (OC2B), External Interrupt 1 (INT1)
4 D4 Digital General purpose
5 ~D5 Digital (PWM) PWM (OC0B)
6 ~D6 Digital (PWM) PWM (OC0A)
7 D7 Digital General purpose
8 D8 Digital General purpose
9 ~D9 Digital (PWM) PWM (OC1A)
10 ~D10 Digital (PWM, SPI SS) PWM (OC1B); SPI SS (hardware)
11 ~D11 Digital (PWM, SPI MOSI) PWM (OC2A); SPI MOSI
12 D12 Digital (SPI MISO) SPI MISO
13 D13 Digital (LED, SPI SCK) Built-in LED; SPI SCK
A0 (14) A0 Analog / Digital ADC0; can be used as digital (D14)
A1 (15) A1 Analog / Digital ADC1; digital (D15)
A2 (16) A2 Analog / Digital ADC2; digital (D16)
A3 (17) A3 Analog / Digital ADC3; digital (D17)
A4 (18) A4 Analog / I2C (SDA) ADC4; I2C SDA (also digital D18 on some mappings)
A5 (19) A5 Analog / I2C (SCL) ADC5; I2C SCL (also digital D19 on some mappings)
- VIN Power Input to onboard regulator (7-12V recommended)
- 5V Power Regulated 5V output (or USB input)
- 3.3V Power 3.3V regulator output on some boards
- GND Power Ground pins (multiple)
- IOREF Power / Reference Provides reference voltage for shields (5V on Uno)
- RESET Control Active-low reset input
- AREF Reference External analog reference for ADC
- ICSP SPI header MOSI, MISO, SCK for programming / SPI (6-pin header)

Notes:

  • PWM pins: ~3, ~5, ~6, ~9, ~10, ~11 (marked with ~ on board silkscreen).
  • SPI pins: D11 = MOSI, D12 = MISO, D13 = SCK; D10 typically used as SS for SPI slave select.
  • I2C: SDA = A4, SCL = A5. Uno R3 also exposes dedicated SDA / SCL pins near AREF.
  • Digital pins can be used as inputs or outputs; analog pins can also be used as digital pins when referenced by number (A0 = 14, ... A5 = 19).

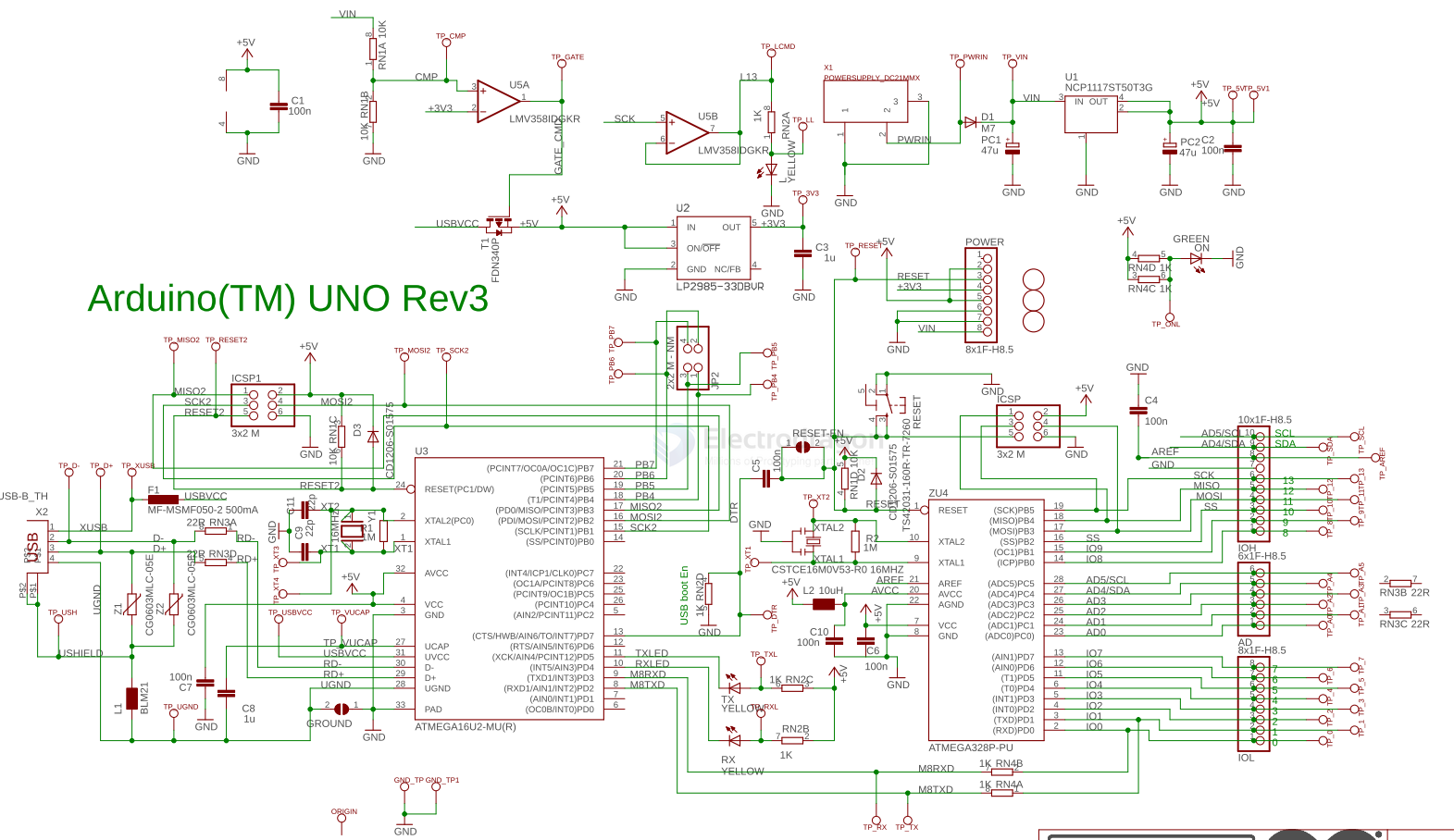

SCH

ref
