| Common Size | Status | Pins | Drive | Specs W x H | Installation | Pins |
|---|---|---|---|---|---|---|
| 0.96 | Pick | 8Pin | ST7735 | IPS 80*160 | FPC | LEDA GND RESET RS SDA SCL VDD CS |
| 1.14 | Pick | 8Pin | ST7789 | 135 x 240 | FPC | LEDA GND RESET RS SDA SCL VDD CS |
| 1.3'' | 12Pin | ST7789 | IPS 240*240 | GND LEDK LEDA VDD GND GND DC CS SCL SDA RESET GND | ||
| 1.44'' | Pick | 14Pin | ST7735 | IPS 128*128 | Soldering | GND VSS LEDK LEDA VSS RST AO SDA SCK VDD VDDI CS VSS GND |
| 1.77'' | 10Pin | ST7735 | IPS 128*160 | |||
| 1.77'' | 12Pin | ST7735 | IPS 128*160 | GND AO SCK SDA GND CS RSTB LEDK LEDA VCC VCC GND | ||
| 1.77'' | 14Pin | ST7735 | IPS 128*160 | |||
| 2.0'' | Pick | 12Pin | ST7789V | IPS 240*320 | Soldering | GND LEDK LEDA VCI GND AO CS SCL SDA RESET GND |
| 2.4'' | 15Pin | ST7789V | IPS 240*320 | |||
| 2.8'' | Pick | 12Pin | ST7789 | IPS 240*320 | FPC | LEDK LEDA GND VCC IOVCC TE CS RESET DC SCK SDA GND |

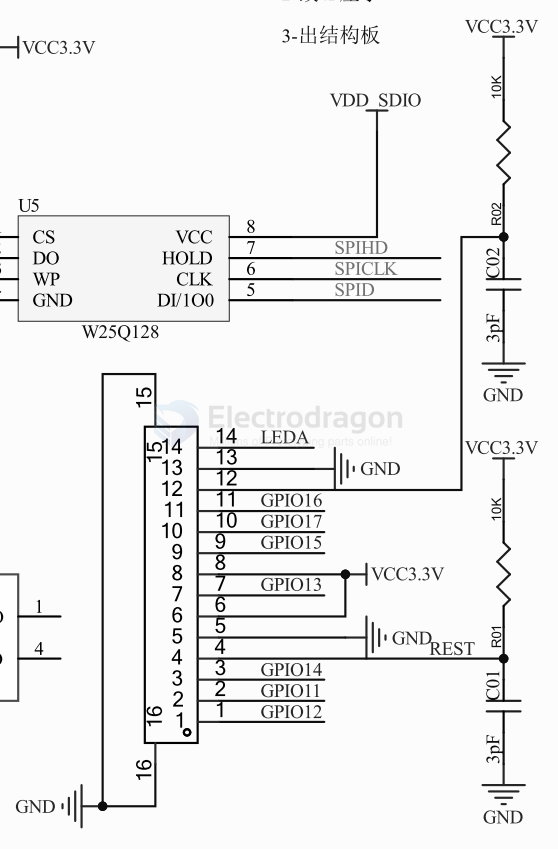

SCH
