ESP32 Vs STM32
关于ESP32-S3芯片优势

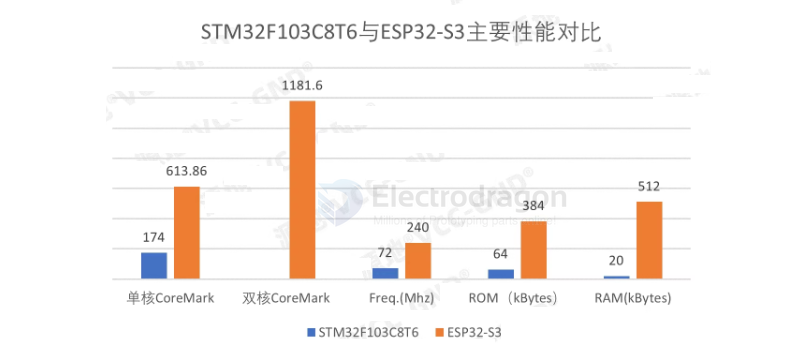

首先ESP32-S3是双核的并且带有WIFI和蓝牙BLE5.0无线功能,忽略双核、WIFI和蓝牙功能,与比较流行的ST的系列F1对比性能如下所示。

上述对比都是核心对比,ESP32-S3通过可以外扩RAM和FLASH例如N8R2就是外扩的标识,N8R2即外扩8MFLaSh与2MRAMN16R8即外扩16MFlash与8MRAM。 性能方面可以说锤爆对比选项。 源地VCC heVCC-GND
function map

Pin definitions

| Pin # | Pin Name | Functions (Typical) | Note. |
|---|---|---|---|
| 1 | LNA_IN | RF Input (Antenna) | x |
| 2 | VDD3P3 | 3.3V Power Supply | x |
| 3 | VDD3P3 | 3.3V Power Supply | x |
| 4 | CHIP_PU | EN | x |
| 5 | GPIO0 | GPIO, Boot, ADC, Touch | boot |
| 6 | GPIO1 | GPIO, ADC, Touch | |
| 7 | GPIO2 | GPIO, ADC, Touch | |
| 8 | GPIO3 | GPIO, ADC, Touch | |
| 9 | GPIO4 | GPIO, ADC, Touch | |
| 10 | GPIO5 | GPIO, ADC, Touch | |
| 11 | GPIO6 | GPIO, ADC, Touch | |
| 12 | GPIO7 | GPIO, ADC, Touch | |
| 13 | GPIO8 | GPIO, ADC, Touch | |
| 14 | GPIO9 | GPIO, ADC, Touch | |
| 15 | GPIO10 | GPIO, ADC, Touch | |
| 16 | GPIO11 | GPIO, ADC, Touch | |
| 17 | GPIO12 | GPIO, ADC, Touch | |
| 18 | GPIO13 | GPIO, ADC, Touch | |
| 19 | GPIO14 | GPIO, ADC, Touch | |
| 20 | VDD3P3_RTC | 3.3V RTC Power Supply | x |
| 21 | IO15 XTAL_32K_P | 32.768kHz | 32K |
| 22 | IO16 XTAL_32K_N | 32.768kHz | 32K |
| 23 | GPIO17 | GPIO, ADC, Touch | |
| 24 | GPIO18 | GPIO, ADC, Touch | |
| 25 | GPIO19 | GPIO, ADC, Touch | USB |
| 26 | GPIO20 | GPIO, ADC, Touch | USB |
| 27 | GPIO21 | GPIO, ADC, Touch | |
| 28 | SPICS1 | SPI Chip Select 1 | |
| 29 | VDD_SPI | 3.3V SPI Power Supply | x |
| 30 | SPIHD | SPI HD | x |
| 31 | SPIWP | SPI WP | x |
| 32 | SPICS0 | SPI Chip Select 0 | x |
| 33 | SPICLK | SPI Clock | x |
| 34 | SPIQ | SPI Q | x |
| 35 | SPID | SPI D | x |
| 36 | SPICLK_N | GPIO, SPI Clock Negative | |
| 37 | SPICLK_P | GPIO, SPI Clock Positive | |
| 38 | GPIO33 | GPIO | |
| 39 | GPIO34 | GPIO | |
| 40 | GPIO35 | GPIO | |
| 41 | GPIO36 | GPIO | |
| 42 | GPIO37 | GPIO | |
| 43 | GPIO38 | GPIO | |
| 44 | GPIO39 MTCK | JTAG Clock, GPIO | |
| 45 | GPIO40 MTDO | JTAG Data Out, GPIO | |
| 46 | VDD3P3_CPU | 3.3V CPU Power Supply | x |
| 47 | GPIO42 MTMS | JTAG Mode Select, GPIO | |
| 48 | GPIO41 MTDI | JTAG Data In, GPIO | |
| 49 | U0TXD | UART0 TX, GPIO | UART0 |
| 50 | U0RXD | UART0 RX, GPIO | UART0 |
| 51 | GPIO45 | GPIO | |
| 52 | GPIO46 | GPIO | |
| 53 | XTAL_N | Crystal_N | xTAL |
| 54 | XTAL_P | Crystal_P | xTAL |
| 55 | VDDA | Analog_PWR | x |
| 56 | VDDA | Analog_PWR | x |
| 57 | GND | Ground | x |
USB OTG
When using the on-chip PHY, the differential signal pins USB_D- and USB_D+ of the USB OTG are multiplexed with GPIO19 ~ GPIO20, RTC_GPIO19 ~ RTC_GPIO20, UART1 interface, and SAR ADC2 interface via IO MUX.
UART0
- | 49 | U0TXD | UART0 TX, GPIO | UART0 |
- | 50 | U0RXD | UART0 RX, GPIO | UART0 |
